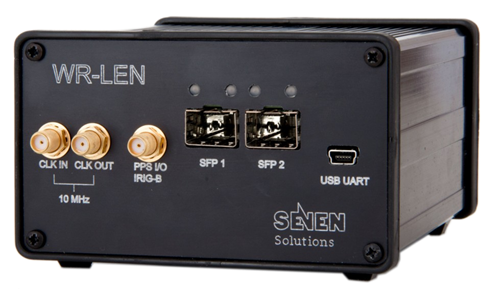

小型时间同步模块(WR-LEN)
产品介绍
这是极其易用的“白兔”时钟同步模块，支持链状中继传输功能。它能够以极高的性价比为其它设备提供PPS/10MHz 或 IRIG-B码的高精度同步时钟。
本模块基于WR-LEN的板卡封装而来，如果您需要与自有设备集成，还可以选择 WR-LEN 的板卡。
产品亮点
亚纳秒时间同步准确度；
用光纤情况下，同步距离可超过80km；
支持PTPv2，Sync-E
结构紧凑
可靠性高和可冗余备份
动态校准
*本产品还有便于您系统集成的OEM版。
技术参数
管理端口 | |
10/11/1000 ETH | 以太网铜线到光纤链路数据重传，节点管理 |
USB-UART | ToD(时间信息),设备管理 |
软件 | |
CLI | 命令行界面，用于配置和状态信息 |
Graphical IDE | 图形配置和状态处理 |
时间协议/界面 | |
PTPv2 /白兔 | 双光纤以太网1G接口 |
IRIG-B / PPS I / O | 数字LVTTL（3.3V）。 可选操作 |
频率I / O | 10 MHz可编程输入/输出 |
资质认证 | |
产品 | RoHS |
其它 | ISO-9001，ISO-14001， |
物理参数 | |
尺寸 | 65×110×128mm |
颜色 | 黑(金属色) |
供电 | |
规格 | 5V DC，1A，最大功率5W |
环境要求 | |
温度 | -10℃~+50℃ |
湿度 | 0%~90% |
参考时钟(10MHz)与各节点复现时钟(10MHz)的时间偏差统计直方图
| |
左图为主时钟与复现节点1的之间的时间偏差；右图为主时钟与第12个
节点（中继11次）的时间偏差。
