高精度脉冲延时板卡(FMC DEL)
产品说明

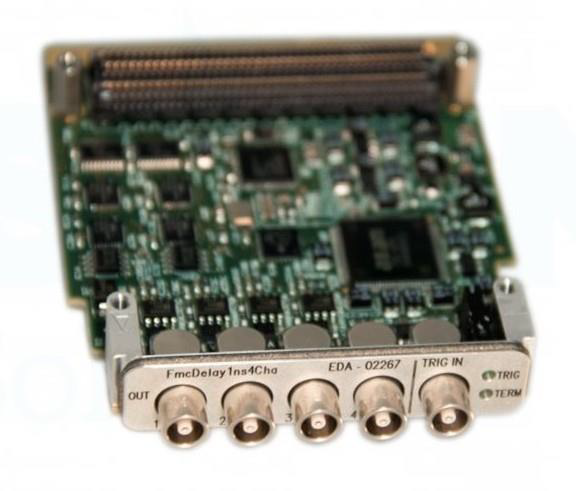

基于FPGA FMC VITA 57标准的4通道精密脉冲时延板卡主要用于产生相对于特定脉冲的可控延时脉冲。每一个信号接口都可以自由配置为输入或者输出。该板卡可以同时完成以下一个或多个功能：
脉冲延时：在接收到输入触发脉冲后，由指定的接口输出一个或多个延时脉冲。
脉冲发生器：在给定的绝对时间点由任意接口输出一个或多个脉冲。
产品特色：
600ns至12s之间可编程延时；
延时分辨率10ps；
输入输出接口均为可靠的LEMO 00接头；
技术参数：
定时特性 | ||
时基 | § 板载晶振准确度+/- 2.5ppm（等效于：产生1ms时延时，最大时延误差2.5ns）； § 使用外部参考时，取决于参考源特性。 | |
脉冲延时特性 | § 延时准确度： <1ns； § 输入输出脉冲时延抖动均方根： 80ps； § 触发-输出脉冲时延调节范围：500ns-120s； § 最大触发速度：TDLY+ N(TSP+ TGAP)+ 100ns, N为输出脉冲个数； § 在前一个触发脉冲的全部延时脉冲输后才能被再次触发； | |
输入信号时间特性 | § 输入脉冲上升沿最大20ns； § 最小脉冲宽度 TIW=50ns，小于224ns 的脉冲会被忽略； § 与上一个延时输出脉冲的时间间隔需大于等于50ns； § 输入时间脉冲时间戳准确度400ps, 分辨率27ps，脉冲之间时间测量抖动70ps (RMS); | |
输出信号时间特性 | § 时间分辨率10ps； § 脉冲发生器模式下脉冲时间准确度300ps； § 可产生1-65536个脉冲或连续方波脉冲，连续方波脉冲最大速率10MHz； § 输出脉冲之间抖动：10ps(相同延时量的脉冲之间)，30ps(不同延时量的脉冲之间，最差情况)； § 输出脉冲之间间隔时间：10ns - 16s (脉冲间隔TPW，脉冲宽度TGAP均>200ns，调节分辨率10ps，否则为4ns)； § 输出脉冲中，初始脉冲上升沿的时间分辨率为10ps，其它脉冲在TPW，TGAP>200ns时为10ps，否则为4ns。 | |
输出 | ||
接口类型 | 4输出，LEMO 00接口 | |
输出信号类型 | DC耦合TTL输出：Voh=3V，Vol=200mV（50 Ohm负载），Voh=6V，Vol=400mV（高阻抗）。 | |
状态指示 | 上电状态：LOW(2 kOhm 电阻)，保证无毛刺 | |
上升/下降沿 | 2.5ns(10%-90%, 50 Ohm) | |
保护 | 可防止持续短路，过流和过压（高达+28 V）。 | |
输入 | ||
接口类型 | 1个输入，LEMO 00 接口 | |
输入信号类型 | TTL/LVTTL格式，DC耦合 | |
触发阈值 | 2 kOhm或50 Ohm输入阻抗（通过“TERM”LED指示） | |
带宽 | 1 MHz (最小脉冲间隔1us) | |
上电后输入阻抗 | 2 kOhm | |
保护 | 可防止短路，过流(> 200mA)和过压（高达+28 V）。 | |
认证 | ||
焊接部分 | IPC-A-610 Rev Class 2 | |
其它部件 | ISO-9001，ISO-14001，CE， RoHS | |
环境需求 | ||
温度 | 0℃~ +90℃ | |
湿度 | 0%~ 90%RH | |
