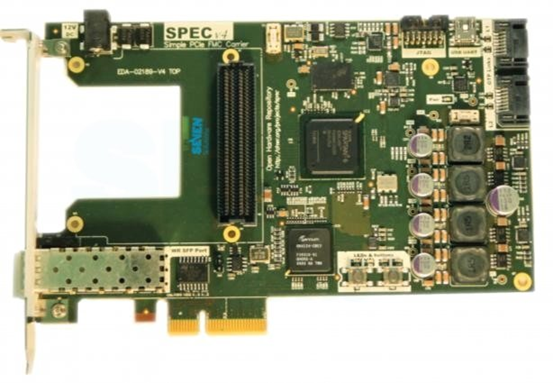

高精度时钟同步PCIe卡（SPEC）
产品说明
该PCIe载卡支持“白兔”时间同步功能并兼容多种FMC板卡。通过搭载不同的FMC功能模块，本板卡可以实现以下应用：ADC(模数转化)，TDC(时间-数字化)，DDS(数字频率综合)，高精度时间延迟控制，数字I/O等等。
标准板卡（SPEC v4）集成了一个Spartan-6 FPGA，可以以标准和高性价比的方式对各种FMC板进行编程，而SPEC v4 XL型板卡则集成了更加强大的LX100T FPGA。
产品亮点
亚纳秒时间同步准确度；
可支持数千个节点；
用光纤情况下，同步距离可超过80km；
接口类型PCI-E ×4；
与FMC卡的插槽为低引脚数连接器；
技术参数
FPGA | |
类型 | Xilinx Spartan-6(XC6SLX-45T/100T) |
Slices(bRAM) | 6822 (401Kb) / 15822 (976Kb) |
软核 | LatticeMico32 (LM32) |
内部I/O | 4 GTP transceivers for SFP links |
配置 | § GN4124 SPRIO interface (loaded by software driver at startup) § JTAG header § SPI 32Mbit flash PROM |
时钟资源 | |
XO | 10-280 MHz I2C Programmable (Silicon Labs Si570) |
TCXO | 25 MHz TCXO controlled by a DAC with SPI interface (AD5662) |
VCXO | 20 MHz VCXO controlled by a DAC with SPI interface (AD5662) |
频率综合器 | Low jitter TI CDCM61004 (Fixed configuration, Fout=125Mhz) |
认证 | |
焊接 | IPC-A-610 Rev E Class 2 |
其它 | ISO-9001, ISO-14001, CE, RoHS |
物理参数 | |
尺寸 | 171,4x111,2 mm |
环境参数 | |
温度 | -10ºC ~ +50ºC |
湿度 | 0% ~ 90% RH |
前面板 | |
FMC | 低针脚的FMC连接器 |
SFP | 小体积的SFP |
LED | 可编程LED(红/绿) |
内部卡槽 | |
PCIe | 1x PCI express 4x (Gennum GN4124) |
SATA | 2x SATA connectors (GTP links) |
USB | 1x mini USB AB (USB-UART bridge) |
JTAG | 1x JTAG header for Xilinx programming during debugging |
独立功能 | |
电源 | 外部，12V DC, 2A |
接口 | § USB Mini-B connector § 4 LEDs § 2 buttons |
